O que é um trocador de calor de placas de água quente?

Trocadores de calor de placas são usados para transferir calor entre dois fluidos. Eles funcionam cobrindo os fluidos com placas de metal. Esse recurso ajuda na transferência de calor e fornece uma resposta de alta temperatura. Trocadores de calor de placas são comumente usados em caldeiras combinadas. A alta eficiência de transferência de calor de um pequeno trocador de calor de placas aumentou muito a taxa de fluxo de água quente doméstica de caldeiras combinadas.

Trocador de calor de placas de refrigeração

Trocadores de calor de placas de refrigeração são componentes vitais no setor de tecnologia de refrigeração.

Trocador de calor de placas brasadas de aço inoxidável

Se você precisa de um trocador de calor confiável, não procure mais que o trocador de calor de placas soldadas em aço inoxidável.

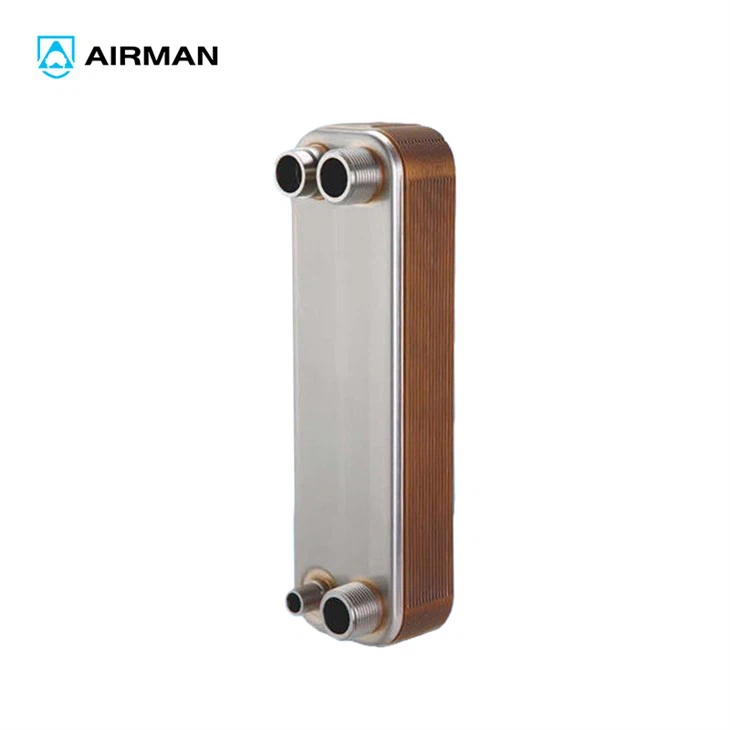

Trocador de calor de placas de água quente

Trocadores de calor de placas de água quente são dispositivos especialmente projetados que usam uma série de placas finas de metal para transferir calor de um fluido para outro.

Trocador de calor de placas Worcester

Um trocador de calor de placas é um tipo de trocador de calor que usa uma série de placas de metal para transferir calor entre dois fluidos.

Trocador de calor de placas do resfriador

Os trocadores de calor de placas do chiller são um componente essencial para um sistema de resfriamento. Eles são amplamente usados em várias indústrias, como HVAC, geração de energia,

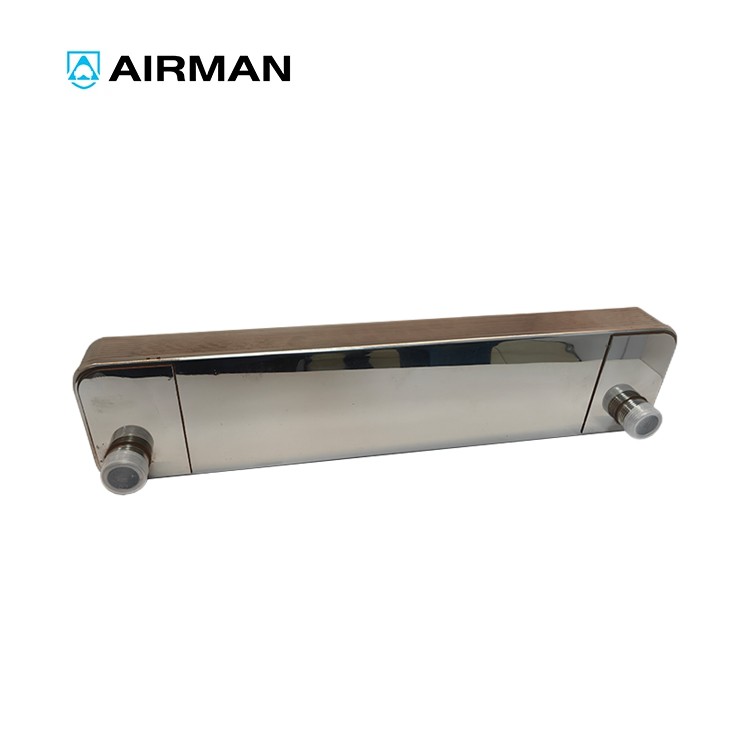

Hrs Trocadores de calor de placas

Os PHEs HRS revolucionaram a maneira como o calor é transferido nas indústrias e são amplamente utilizados em vários setores, incluindo alimentos e bebidas, produtos químicos, farmacêuticos e energia renovável.

Trocador de calor de placas comercial

Trocadores de calor de placas comerciais são usados em vários setores, como HVAC, químico, alimentos e bebidas e geração de energia.

Trocador de calor de placas de alta pressão

Um trocador de calor de placas de alta pressão, também conhecido como trocador de calor de placas e estrutura, é um equipamento essencial usado em diversas aplicações industriais.

Trocador de calor de placas de água para água

Quando se trata de transferir calor de um fluido para outro, um trocador de calor de placas de água para água pode ser uma solução incrivelmente eficiente.

Princípio de funcionamento de um trocador de calor de placas de água quente

Circulação de água quente sanitária:Em uma configuração típica, a água fria da rede elétrica entra no sistema de água quente doméstica. Uma bomba de circulação garante um fluxo contínuo de água pelo sistema.

Fluxo primário de água quente:A água quente primária, que pode ser proveniente de uma caldeira, coletor solar ou outras fontes de aquecimento, entra no trocador de calor de placas por uma porta de entrada. A água quente primária flui pelos canais formados pelas placas.

Transferência de calor:À medida que a água quente primária passa pelos canais, ela transfere seu calor para as placas. As ondulações nas placas induzem turbulência, facilitando a transferência eficiente de calor. O calor é conduzido da água quente primária para as placas.

Fluxo de água fria doméstica:A água fria da rede, que deve ser aquecida, entra no trocador de calor por uma porta de entrada separada. Ela flui pelos canais adjacentes aos canais primários de água quente.

Troca de calor:A água fria entra em contato com o lado oposto das placas, que já estão aquecidas pela água quente primária. O calor é transferido das placas para a água fria por condução, elevando a temperatura da água fria doméstica.

Fluxo de saída:A água quente doméstica aquecida sai do trocador de calor por uma porta de saída e está pronta para uso em torneiras, chuveiros ou outras aplicações de água quente doméstica. A água quente primária resfriada sai do trocador de calor por outra porta de saída e é devolvida à fonte de aquecimento para reaquecimento ou descarregada do sistema.

Benefícios do trocador de calor de placas de água quente

Eficiência Energética:Os trocadores de calor de placas fornecem transferência de calor eficiente devido à sua grande área de superfície e placas finas, reduzindo o consumo de energia e os custos. Seu design compacto também requer menos espaço na sala da planta em comparação a outros tipos de trocadores de calor.

Proteção de caldeiras e equipamentos:Ao separar os circuitos primário e secundário, os trocadores de calor de placas podem proteger caldeiras e outros equipamentos de contaminantes e detritos. Essa separação evita que detritos entrem na caldeira e causem danos ou reduzam a eficiência, estendendo a vida útil do equipamento e reduzindo os custos de manutenção.

Escalabilidade e flexibilidade:Os trocadores de calor de placas podem ser facilmente expandidos ou modificados adicionando ou removendo placas, oferecendo flexibilidade para acomodar mudanças na demanda ou requisitos do sistema. Esse recurso os torna adequados para uma ampla gama de aplicações e indústrias.

Tipos de trocadores de calor de placas de água quente

Trocadores de calor de casco e tubo

Trocadores de calor de casco e tubo são apropriadamente nomeados - os componentes primários são um feixe de tubos e um casco que os contém. Um fluido flui através dos tubos, enquanto um segundo fluido circula através do casco maior que envolve os tubos. O trocador de calor de casco e tubo prototípico geralmente apresenta um único tubo interno e é normalmente usado para ensinar aos alunos de engenharia o conceito básico de trocadores de calor. No entanto, na prática, um feixe de tubos menores é muito mais eficaz, pois aumenta significativamente a área da superfície de transferência de calor.

Trocadores de calor de placas e estruturas (trocadores de calor de placas)

Os trocadores de calor de placas são construídos com uma série de placas mantidas juntas em uma grande estrutura. Eles apresentam duas entradas e duas saídas, e os espaços entre as placas alternam entre os dois líquidos. Este design permite uma eficiência de transferência de calor muito alta devido à grande área de superfície - muito maior do que a de um trocador de calor de casco e tubo ocupando um espaço semelhante. Os trocadores de calor de placas também são muito mais fáceis de limpar e manter porque são projetados para serem relativamente fáceis de desmontar e inspecionar. Se uma placa estiver com defeito, você pode simplesmente remover duas placas e retornar a unidade ao serviço com capacidade ligeiramente menor enquanto aguarda as substituições. Os trocadores de calor de casco e tubo não oferecem esse luxo.

Trocadores de calor de placas com covinhas/serpentinas de placas

Embora sua participação de mercado seja menor em comparação às duas categorias anteriores, a tecnologia de placa de covinha/bobina de placa é ideal para aplicações em que um dos fluidos não está se movendo. Também é útil em aplicações de retrofit, como recuperação de calor residual que não foi contabilizada nos projetos iniciais. Em geral, esse tipo de trocador de calor é uma boa opção para aquecimento ou resfriamento passivo de um tanque de armazenamento onde a refrigeração ou o aquecimento seriam caros.

Componentes do trocador de calor de placas (PHE)

O trocador de calor de placas (PHE) compreende vários componentes cruciais, cada um desempenhando uma função específica dentro do sistema:

Viga de transporte
Posicionada na parte superior, a viga de suporte suporta as placas PWT e as placas de pressão, atuando como intermediária entre a placa fixa e a coluna de suporte.

Conexões de tubos
Esses são componentes integrais através dos quais os fluidos entram e saem do trocador de calor.

Placa fixa
Servindo como elemento fundamental da estrutura do PHE, a placa fixa é estacionária e normalmente é onde os tubos de fluido são conectados.

Coluna de suporte
Um componente fixo dentro da estrutura do PHE que segura com segurança a viga de suporte e a barra guia no lugar.

Placa de pressão
Esta placa de estrutura móvel fica pendurada na viga de suporte e é responsável por comprimir as placas PHE.

Barra de Guia
Posicionada na parte inferior, a barra guia auxilia no direcionamento das placas PHE e da placa de pressão durante a operação.

Unidade de aperto
Composto por parafusos de aperto, porcas e arruelas, este componente é responsável por comprimir o conjunto de placas PHE.

Aplicações de trocadores de calor de placas de água quente

Aquecimento, Ventilação e Ar Condicionado (HVAC)
Trocadores de calor são essenciais para sistemas HVAC para manter espaços interiores confortáveis. Eles recuperam calor do ar de exaustão e o transferem para o ar fresco de entrada, reduzindo significativamente o uso de energia e as despesas de aquecimento.

Geração de energia
Trocadores de calor são componentes vitais em usinas de energia. Eles transferem calor de gases de combustão quentes para água ou outros fluidos, criando vapor para gerar eletricidade. Este princípio se aplica a reatores nucleares, turbinas a gás e turbinas a vapor.

Processamento químico
Na indústria química, trocadores de calor são usados para condensar vapores, aquecer e resfriar compostos reativos e regular temperaturas durante diversas operações químicas.

Petróleo e Gás
No setor de petróleo e gás, os trocadores de calor facilitam a produção e o transporte de gás natural liquefeito (GNL) e gerenciam o aquecimento e o resfriamento das atividades de refinaria.

Alimentos e Bebidas
Trocadores de calor são cruciais na indústria de processamento de alimentos para pasteurizar, esterilizar e resfriar produtos alimentícios e bebidas. Eles aumentam a vida útil e garantem a segurança alimentar.

Produtos farmacêuticos
Na fabricação farmacêutica, trocadores de calor são usados para processos de evaporação, cristalização e esterilização, mantendo a pureza e a qualidade dos produtos farmacêuticos.

Automotivo
Trocadores de calor são integrais aos sistemas de resfriamento de motores automotivos, ajudando a manter temperaturas ótimas do motor. Eles também desempenham um papel em sistemas de ar condicionado.

Aeroespacial
Em aplicações aeroespaciais, os trocadores de calor gerenciam tarefas térmicas, como resfriamento de aviônicos e manutenção do conforto dos passageiros em aeronaves e naves espaciais.

Energia Renovável
Trocadores de calor são usados em sistemas de energia renovável, como usinas solares térmicas e geotérmicas, para transferir calor de fontes renováveis para produzir água quente ou eletricidade.

Tratamento de águas residuais
Em estações de tratamento de águas residuais, os trocadores de calor recuperam o calor da água do esgoto, que é então usado para fornecer aquecimento urbano ou pré-aquecer as águas residuais recebidas.

Como escolher um trocador de calor de placas

Princípios de Seleção

Princípio 1: Seleção de Tipo

Determine o tipo de placa (ou tipo corrugado) com base nas necessidades específicas da aplicação de troca de calor.
Para altas taxas de fluxo e baixas quedas de pressão permitidas, selecione um tipo de placa com baixa resistência. Por outro lado, para situações com quedas de pressão permitidas maiores, escolha um tipo de placa com maior resistência.
Com base na pressão e na temperatura do fluido, decida entre um tipo destacável ou um tipo soldado.
Evite escolher placas com áreas de placa única excessivamente pequenas para evitar ter muitas placas, o que pode levar a baixas taxas de fluxo entre as placas e eficiência de transferência de calor reduzida. Isso é especialmente importante para trocadores de calor maiores.

Princípio 2: Canais de Processo e Fluxo
O "processo" se refere a um grupo de canais de fluxo paralelos na mesma direção de fluxo do meio dentro do trocador de calor de placas. O "canal de fluxo" é o caminho de fluxo do meio formado por duas placas adjacentes. Normalmente, vários canais de fluxo são conectados em paralelo ou em série para formar várias combinações de canais de meio frio e quente.
A combinação de processos deve ser determinada com base em cálculos de transferência de calor e resistência a fluidos, atendendo às condições do processo. Procure fazer com que os coeficientes de transferência de calor convectiva nos canais de água fria e quente sejam iguais ou próximos um do outro para um desempenho ideal de transferência de calor. Embora a taxa de fluxo entre as placas possa variar, use a taxa de fluxo média para calcular a transferência de calor e a resistência a fluidos. Para conexões de processo único em forma de "U" fixadas na placa de prensagem, a montagem e a desmontagem são mais fáceis.

Princípio 3: Verifique a queda de pressão
Certifique-se de que a queda de pressão atenda aos requisitos de projeto e seleção. Se a queda de pressão calculada exceder o limite permitido, recalcule o projeto e a seleção até que satisfaça os requisitos do processo.

Nossa Fábrica

Temos uma base de produção de 44.000 m² para processamento de diversas peças auxiliares, soldagem de componentes, inspeção de produtos acabados, embalagem, etc. Existem várias linhas de produção e estamos equipadas com modernos equipamentos de produção e processamento e sistemas de gerenciamento on-line ERP, MES e OA para produzir vários produtos de troca de calor, com uma produção anual de até 1 milhão de unidades (conjuntos).

Perguntas frequentes

P: Como escolher um trocador de calor de placas?

R: Para selecionar o trocador de calor de placas correto, é crucial considerar temperaturas de fluidos, quedas de pressão e eficiência geral. Ao analisar cuidadosamente esses fatores e entender os requisitos da sua aplicação, você pode tomar uma decisão informada.

P: Quais são os critérios para escolher o trocador de calor certo?

R: Em resumo, ao escolher seu trocador de calor, você precisa considerar fatores como desempenho, manutenção, custo, queda de pressão e fluido de trabalho para obter os melhores resultados.

P: Qual é a finalidade de um trocador de calor de placas?

R: Um trocador de calor de placas é um tipo de trocador de calor que usa placas de metal para transferir calor entre dois fluidos. Isso tem uma grande vantagem sobre um trocador de calor convencional, pois os fluidos são expostos a uma área de superfície muito maior porque os fluidos são espalhados sobre as placas.

P: Qual é o principal objetivo de um trocador de calor?

R: Trocadores de calor são usados para transferir calor de um meio para outro. Esses meios podem ser um gás, líquido ou uma combinação de ambos. Os meios podem ser separados por uma parede sólida para evitar a mistura ou podem estar em contato direto. Trocadores de calor são necessários para fornecer aquecimento e/ou resfriamento para atender a um requisito de processo.

P: Quais são os três tipos de trocadores de calor?

A: A figura ilustra três tipos de trocadores de calor com base na configuração de fluxo: tipos de trocadores de calor de fluxo paralelo com fluxo de fluido na mesma direção, trocadores de calor de contrafluxo e trocadores de calor de fluxo cruzado. Cada configuração de fluxo tem uma maneira diferente de trocar calor entre os fluidos de trabalho.

P: Qual é o princípio de funcionamento de um trocador de calor?

A: O trocador de calor funciona transferindo calor de temperaturas mais altas para mais baixas. O calor pode, portanto, ser transferido do fluido quente para o fluido frio se um fluido quente e um fluido frio forem separados por uma superfície condutora de calor. A operação de um trocador de calor é governada pela termodinâmica.

P: Qual é a eficiência do trocador de calor de placas?

R: A eficácia de um trocador de calor de placa plana é de 70% a 90% no modo de contrafluxo e de 60% a 80% no modo de fluxo cruzado.

P: Quais são as aplicações dos trocadores de calor de placas?

R: Esses trocadores de calor compactos e versáteis consistem em uma série de placas finas e corrugadas empilhadas juntas, criando uma grande área de superfície para transferência de calor ideal. Eles encontram aplicações generalizadas em vários setores, incluindo sistemas HVAC, processamento de alimentos, fabricação de produtos químicos e geração de energia.

P: Qual é o conceito básico de trocador de calor?

R: Simplificando, um trocador de calor é um dispositivo que transfere calor de um meio para outro, um resfriador de óleo hidráulico, por exemplo, removerá o calor do óleo quente usando água fria ou ar. Alternativamente, um trocador de calor de piscina usa água quente de uma caldeira ou circuito de água aquecida por energia solar para aquecer a água da piscina.

P: Qual é a função do trocador de calor?

R: Um trocador de calor é um sistema usado para transferir calor entre uma fonte e um fluido de trabalho. Trocadores de calor são usados em processos de resfriamento e aquecimento. Os fluidos podem ser separados por uma parede sólida para evitar a mistura ou podem estar em contato direto.

P: Por que o trocador de calor de placas é melhor?

R: Um trocador de calor de placas é a opção de menor custo porque pode atingir altos coeficientes de transferência de calor - com fluxo de contracorrente puro - proporcionando a transferência de calor mais eficiente e a menor área de superfície. O custo de manutenção também é razoavelmente baixo, especialmente em comparação com trocadores de calor de superfície raspada.

P: Quais são os dois tipos de trocadores de calor de placas?

R: Existem dois tipos básicos de trocadores de calor de placas: BPHE-Brazed Plate Heat Exchangers e PHE-Plate Heat Exchangers. No PHE, as placas criam uma estrutura onde as placas são pressionadas com cabeçalhos e barras de ligação, e a vedação é garantida por juntas.

P: Qual é o princípio de funcionamento do trocador de calor?

R: Trocadores de calor funcionam porque o calor flui naturalmente de temperaturas mais altas para temperaturas mais baixas. Portanto, se um fluido quente e um fluido frio são separados por uma superfície condutora de calor, o calor pode ser transferido do fluido quente para o fluido frio.

P: O que é um trocador de calor e quais são suas aplicações?

R: Um trocador de calor é um dispositivo que permite a transferência efetiva de energia térmica entre dois meios sem que eles se misturem. Ele aquece ou resfria algo transferindo a energia térmica por meio do processo de condução. Por exemplo, para manter o motor de um carro resfriado.

P: Quais são os princípios básicos do trocador de calor?

R: Um trocador de calor envolve dois fluidos fluindo separados por uma parede sólida. O calor é transferido do fluido quente para a parede por convecção, através da parede por condução e da parede para o fluido frio por convecção.

P: Quais são as vantagens do trocador de calor de placas?

A: Uma opção de menor custo onde quer que aço inoxidável seja necessário. Capacidades de pressão operacional mais altas. Capacidades de temperatura mais altas.

P: Como testar um trocador de calor de placas?

R: Para conduzir o teste de pressão, o trocador de calor é preenchido com um meio de teste, como água ou ar, que simula o fluido de trabalho. A pressão é então aumentada, e o trocador de calor é cuidadosamente monitorado para quaisquer sinais de vazamento ou falha.

P: Qual é o limite de temperatura para o trocador de calor de placas?

A: A pressão máxima de operação é de até 100 bar e uma temperatura máxima de até 400 graus. Temperatura de projeto: -196 graus a 400 graus Pressão máxima de operação: 100 bar Coeficiente de transferência de calor: Até 6000 kcal/m2hr grau Materiais da placa: Titânio, níquel, SUS 316, 254 SMO, etc.

P: Qual é o principal objetivo do trocador de calor?
